GENERAL SPECIFICATIONS

HULL LENGTH: 111'-3"

HULL WIDTH:  66'-6"

HULL DEPTH: 10'-0"

LENGTH OVERALL: 115'-0"

WIDTH OVERALL: 74'-0"

FOOTING LENGTH: 32'-0"

FOOTING WIDTH: 16'-0"

FOOTING DEPTH: 2'-6"

LEG LENGTH OVERALL: 200'-0"

LEG DIAMETER: 66"

LEG THICKNESS: 1" / 3/4"

LEG MATERIAL: API 5L-X65

JACKING SPECIFICATIONS

JACKS PER LEG QTY: EIGHT

JACKING RATING / JACK: 65.75 S-TONS

HOLDING RATING / JACK: 87.67 S-TONS

JACKING RATING / LEG: 526.0 S-TONS

HOLDING RATING / LEG: 701.3 S-TONS

TOTAL JACKS QTY: 24 TOTAL

JACKING RATING: 1578.0 S-TONS

TOTAL HOLDING RATING: 2104.0 S-TONS

CAPACITIES

FUEL OIL CAPACITY: 9,730 GAL

POTABLE WATER CAPACITY: 15,194 GAL

JACKING HYDRAULIC OIL: 1,594 GAL

CRANE HYDRAULIC OIL: 789 GAL

ACCOMMODATIONS

ACCOMMODATION CREW: 7 MEN

ACCOMMODATION VIP: 2 MAN

ACCOMMODATION PACS: 34 MEN

ACCOMMODATION TOTAL: 43 MEN

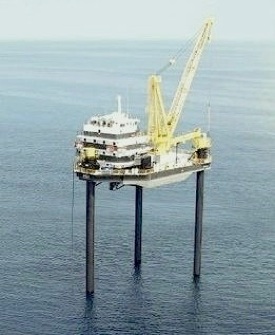

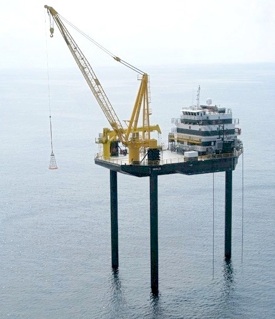

MIF Class 200 Liftboat

© Marine Industrial Fabrication, Inc. | All Rights Reserved

4912 Marina Road     New Iberia, La. 70560      Main Office: (337) 369-7004

Outboard Profile

Main Deck

Levels 1 & 2

Levels 3 & 4
